敬告用戶：

     請?jiān)谑褂帽緝x器前，詳細閱讀本說明書。

     儀器超過一年必須送計量部門或有資格的單位復檢，合格后方可使用。

     玻璃電極的保質期為一年，出廠一年后，不管是否使用過，其性能都會受到影響，應及時更換。

     第一次使用的pH電極或長期停用的pH電極，在使用前必須在3mol/L氯化鉀溶液中浸泡24小時。

目錄

一、概述

二、儀器主要技術性能

三、儀器結構

四、儀器使用

五、儀器的維護與維修

六、儀器的成套性

七、附錄

一、概述

PHSJ－4F型實驗室pH計是一臺智能型的實驗室常規分析測量器，它適用于醫藥、環保、高等院校和科研單位的化驗室測量水溶液中pH值，也可用于測量各種離子選擇電極的電極電位和溶液溫度。

1 儀器的主要特點

1.1 儀器采用單片機技術，并有斷電保護功能。中文菜單顯示，操作簡單明了。

1.2 儀器具有自動溫度補償、自動校準、自動計算電極的百分斜率等功能。儀器對測量結果可以貯存、刪除、查閱。儀器最多可貯存500套測量的實驗數據。

1.3 在(0.0～60.0)℃溫度范圍內，用戶可選擇五種pH緩沖溶液對儀器進行一點或二點標定。用戶通過調節等電位點，可以測量純水、超純水和鍋爐水的pH值。

1.4儀器帶有USB接口，與計算機通訊，計算機可下載儀器貯存的測量數據。

2 儀器的正常工作條件

2.1環境溫度：(5～35)℃；

2.2相對濕度：不大于75%；

2.3供電電源：直流通用電源(9V DC，800mA)；

2.4周圍空氣中無腐蝕性的氣體存在；

2.5周圍無影響性能的振動存在；

2.6周圍除地磁場外無其它影響性能的電磁場干擾。

二、儀器主要技術性能

1 測量范圍

pH：(0.000～14.000) pH

顯示范圍(-2.000～20.000) pH

mV：(-1999.9～1999.9)mV

溫度：(-5.0～110.0)℃

2 分辨率

pH：0.001pH

mV：0.1mV

溫度：0.1℃

3 電子單元示值誤差

pH：0.002pH1個字

mV：0.03%FS

溫度：0.2℃

4 自動溫度補償范圍：(-5.0～110.0)℃

5 標定方式：一點或二點自動標定

6 用于校準儀器的五種標準緩沖溶液(25.0℃)：

 0.05mol/kg      四草酸氫鉀          1.680pH

 0.05 mol/kg     磷苯二甲酸氫鉀      4.003pH

 0.025 mol/kg    混合磷酸鹽          6.864pH

 0.01 mol/kg     四硼砂鈉            9.182pH

                 25.0℃飽和氫氧化鈣   12.460pH

7 外形尺寸：280×215×92(長×寬×高)

8 重量：約1kg

三、儀器結構

1 儀器正面圖

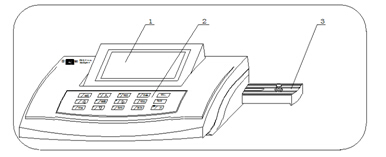

 （1）顯示屏     （2） 鍵盤     （3） 電極梗座

2 儀器后面板

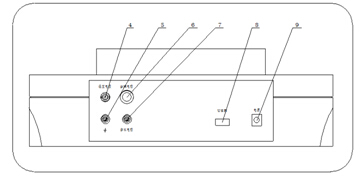

（4）溫度傳感器插座     （5）接地接線柱          （6）pH電極插座

（7）參比電極接線柱     （8）USB接口            （9）電源插座

3 儀器配件

（10）E-201D-9型pH復合電極

（11）電極套

（12）Q9短路插頭

（13）T-818-B-6型溫度傳感器

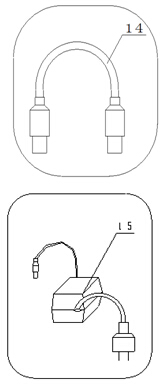

（14）USB連接線

（15）DC9V穩壓電源（≥800mA，內正外負）

（16）REX-3型電極架

四、儀器使用

1  儀器安裝

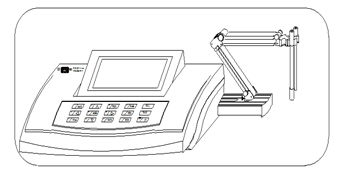

a. 電極架（16）插入電極梗座（3）內。

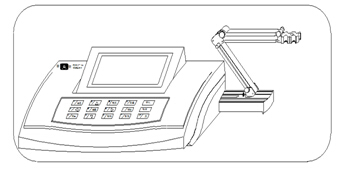

b. pH復合電極（10）和溫度傳感器（13）安裝在電極架（16）上，拉下pH復合電極（10）前段的電極套（11）。

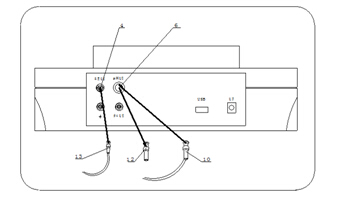

c. 在pH電極插座（6）處拔去Q9短路插頭（12）。然后，分別將pH復合電極（10）和溫度傳感器（13）插入pH電極插座（6）和溫度傳感器插座（4）內。

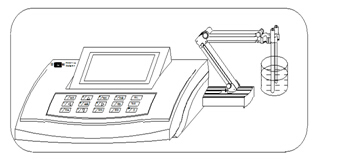

d. 用蒸餾水清洗復合電極，清洗后用濾紙吸干電極底部的水份。然后將復合電極和溫度傳感器浸入被測溶液中。

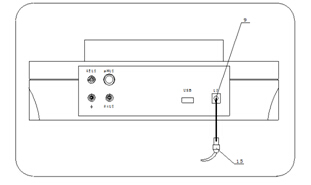

e. 通用電源器（15）輸出插頭插入儀器的電源插座（9）內。然后，接通通用電源器的電源，儀器可以進行正常操作。

2  鍵盤說明

儀器15個操作鍵，除“開/關”鍵外，其他鍵既有功能鍵又有數字鍵的作用，平時它們作為功能鍵，按這些鍵可以完成相應的功能；而第二功能即為數字鍵，當且僅當需要輸入數據時，這些鍵作為數字鍵。如“7/查閱”鍵，平時按此鍵，在儀器測量狀態下進入查閱儀器所貯存的測量數據功能；在輸入數字時，按此鍵，將輸入數字“7”。

●“（0～9）”、“-”和“•”鍵：用于數據輸入。

●“0/mV”鍵：用于儀器進入mV測量狀態。

●“1/ISO”鍵：用于設置等電位點。

●“8/”鍵和“2/”鍵：用于上下選擇或翻看選項。

●“3/貯存”鍵：用于貯存測量數據。

●“5/設置”鍵：用于設置各種參數。

●“7/查閱”鍵：用于查閱貯存的測量數據。

●“9/pH”鍵：用于儀器進入pH測量狀態。

●“•/標定”鍵：用于儀器進入標定狀態。

●“-/刪除”鍵：用于刪除貯存的全部測量數據或在查閱時刪除某一測量數據。

●“確認/輸入”鍵：用于確認當前的操作狀態和輸入數據。

● “取消/退出”鍵：用于取消當前的操作，返回上一級操作界面。

3  pH值測量

    按下“開/關”鍵，如用戶不需對pH復合電極進行校準，儀器自動進入pH測量工作狀態。則儀器自動進入pH測量工作狀態，若需對pH電極進行標定或調節等電位點，則可按本節中“電極標定”和“等電位點”進行操作，然后再按“pH”鍵儀器進入pH測量狀態。當前儀器顯示如下：

當儀器顯示屏左上方顯示“重新標定！”，說明電極標定時間已超過了用戶設置的標定間隔時間，提醒用戶需對電極系統進行重新標定。

4  電極電位(mV)值測量

    當儀器處于pH測量工作狀態，按“mV”鍵，儀器即進入mV測量工作狀態，此時儀器顯示如下：

5  溫度測量

   當儀器處于pH或mV測量工作狀態時，儀器接入溫度傳感器時，儀器顯示為測得溶液的溫度值XX.X℃。儀器不接入溫度傳感器時，儀器顯示設置手動溫度值XX.X℃。

6  電極標定

6.1一點標定

    一點標定含義是只采用一種pH標準緩沖溶液對電極系統進行定，用于自動校準儀器的定位值。儀器把pH復合電極的百分斜率作為100％，在測量精度要求不高的情況下，可采用此方法，簡化操作。操作步驟如下：

a. 將pH復合電極插入儀器的測量電極插座內，并將該電極用蒸餾水清洗干凈，放入pH標準緩沖溶液A中（規定的五種pH標準緩沖溶液中的任意一種）。

b. 在儀器處于pH或mV測量工作狀態下，按“標定”鍵，儀器即進入“標定1”工作狀態，（若誤按“標定”鍵，則按“取消”鍵返回即可）。此時，儀器顯示如下：

c. 當顯示屏上的pH值讀數趨于穩定后，按“確認”鍵，說明儀器已完成一點標定。儀器顯示如下：

   此時，按“取消”鍵，則儀器返回相應的工作狀態。若按“標定”鍵，儀器即進入“標定2”工作狀態。若儀器顯示屏左上方顯示“E0或K值超差！”，說明電極有可能損壞，提醒用戶需更換電極。

6.2二點標定

    二點標定是為了提高pH的測量精度。其含義是選用二種pH標準緩沖溶液對電極系統進行標定，測得pH復合電極的實際百分斜率和定位值。操作步驟如下：

a. 在完成一點標定后，將電極取出重新用蒸餾水清洗干凈，放入pH標準緩沖溶液B中。

b. 再按“標定”鍵，儀器即進入“標定2”工作狀態，（若誤按“標定”鍵，則按“取消”鍵返回即可）。此時，儀器顯示如下：

c. 當顯示屏上的pH值讀數趨于穩定后，按下“確認”鍵，說明儀器已完成二點標定。儀器顯示如下：

此時，按“取消”鍵，則儀器返回相應的工作狀態。若儀器顯示屏左上方顯示“E0或K值超差！”，說明電極有可能損壞，提醒用戶需更換電極。

  注：儀器經過標定后得到的參數值關機后不會丟失。

7  等電位點設定

在儀器處于pH或mV測量工作狀態下，按下“ISO”鍵，儀器即進入“等電位點”選擇工作狀態（若誤按“ISO”鍵，則按“取消”鍵返回即可）。儀器設有3個等電位點，即等電位點7.000pH、12.000pH、17.000pH。用戶可通過“”或“”鍵選用所需的等電位點。再按“確認”鍵進行確認，確認完畢按“取消”鍵，則儀器進入相應的工作狀態。

一般水溶液的pH測量選用等電位點7.000pH。

    純水和超純水溶液的pH測量選用等電位點12.000pH。

    測量含有氨水溶液的pH值選用等電位點17.000pH。

8  其它功能操作(參數設置、貯存、查閱、刪除和通訊)

8.1參數設置

當儀器處于pH或mV測量狀態下，按下“設置”鍵，儀器即進入“設置參數”狀態，設置日期和時間、手動溫度、測量方式、操作者編號、標定間隔時間等參數。用戶通過“”或“”鍵移動光標“▶”指向所需設置的參數項，按“確定”鍵，則對選中的參數項進行設置。如按“取消”鍵，儀器返回相應的工作狀態。顯示界面如下：

8.1.1日期和時間設置

當光標“▶”指日期和時間設置參數項時，按“確定”鍵，儀器顯示界面如下：

用戶通過“”或“”鍵移動光標“▶” 選擇需所需要修改“年、月、日、時、分、秒”項，并按“確認”鍵,儀器顯示如下:

此時輸入正確的年份，再按“確認”鍵即完成年份的設置。若誤操作，則按“取消”鍵即可。

8.1.2手動溫度設置

當光標“▶”指手動溫度設置參數項時，按“確定”鍵，儀器顯示如上。通過“數字”鍵設置手動溫度值。然后，按“確定”鍵予以確認，設置完畢，按“取消”鍵退出手動溫度設置狀態，儀器進入設置參數狀態。手動溫度設置范圍(0.0～135.0)℃。

8.1.3測量方式設置

當光標“▶”指測量方式設置參數項時，按“確定”鍵，儀器顯示如下。用戶通過“”或“”鍵移動光標“▶”指向所需測量方式。

若設定連續測量方式，按“確定”鍵予以確認，確認完畢按“取消”鍵，儀器返回測量方式設置狀態。若設定定時測量方式，按“確定”鍵，儀器進入定時設置，通過“數字”鍵設置定時值，定時范圍(1～60)分鐘。再按“確定”鍵予以確認，確認完畢按“取消”鍵，儀器返回測量方式設置狀態。

若設定平衡測量方式，按“確定”鍵，儀器進入平衡設置，通過“數字”鍵設置平衡值，平衡范圍(0.1～9.9)mV。再按“確定”鍵予以確認，確認完畢按“取消”鍵，儀器返回測量方式設置狀態。

8.1.4操作者編號設置

當光標“▶”指操作者編號設置參數項時，按“確定”鍵，儀器顯示如下。用戶通過“數字”鍵設置操作者編號，編號范圍(0～99)。再按“確定”鍵予以確認，確認完畢按“取消”鍵，儀器返回操作者編號設置狀態。

8.1.5標定間隔時間設置

當光標“▶”指標定間隔時間設置參數項時，按“確定”鍵，儀器顯示如下。用戶通過“數字”鍵設置所需的標定間隔時間，標定間隔時間設置范圍(0～999)小時。再按“確定”鍵予以確認，確認完畢按“取消”鍵，儀器返回標定間隔時間設置狀態。

9  貯存

當儀器處于pH或mV測量工作狀態時，按“貯存”鍵，儀器顯示“貯存測量數據？”，按“確認”鍵，儀器顯示“正在貯存...”并將儀器在當前測量工作狀態下測得實驗數據貯存到存貯器內，貯存完畢，儀器自動返回當前測量工作狀態。若用戶貯存后，而實際又不需要貯存，可參閱本章節“11刪除” 進行刪除。

  注：儀器貯存的順序號連接上一次貯存的序列號，最多可貯存測得的實驗數據500套。若存貯器已存滿了500套實驗數據，再貯存實驗數據，儀器則自動刪除該存貯器內的全部實驗數據，重新從“No.1”開始貯存實驗數據。

10  查閱

當儀器處于pH或mV測量工作狀態時，按“查閱”鍵，儀器即進入查閱功能，通過按“”或“”鍵，可查閱當前測量工作狀態下存貯器內的全部實驗據。若要退出查閱功能，按“取消”鍵，儀器自動返回當前測量工作狀態。

如果用戶發現存貯的某個實驗數據組確實無用，則按“刪除”鍵，儀器提示是否刪除，用戶按“確認”鍵，即可刪除此數據。但是，數據一旦被刪除就不能再恢復，望用戶切記。如用戶誤按“刪除”鍵，則按“取消”鍵，儀器自動返回查閱功能。

11  刪除

當儀器處于pH或mV測量工作狀態時，按“刪除”鍵，儀器顯示“測量數據全部刪除？”，再按“確認”鍵，儀器顯示“正在刪除...”，并將刪除儀器的存貯器內全部實驗數據。刪除完畢，儀器自動返回當前測量工作狀態。若誤按“刪除”鍵，則可按“取消”鍵，儀器也自動返回當前測量工作狀態。

若要?jiǎng)h除存貯器內某一組實驗數據，則參照本節中“查閱功能”進行操作。

12  通訊

通過USB連接線將儀器與計算機連接通訊。

五、儀器的維護與維修

1  維護

1.1 儀器的輸入端(測量電極插座)必須保持干燥清潔。儀器不用時，將Q9 短路插頭插入插座，防止灰塵及水汽浸入。在環境濕度較高的場所使用時，應把電極插頭用干凈紗布擦干。

1.2電極避免長期浸在蒸餾水,蛋白質溶液和酸性氟化物溶液中；避免與有機硅油接觸；電極經長期使用后, 如發現斜率略有降低,則可把電極下端浸泡在4％HF(氫氟酸)中3～5秒鐘, 用蒸餾水洗凈, 然后在0.1mol/L鹽酸溶液中浸泡, 使之復新。

2  維修

2.1開機前, 須檢查電源是否接妥, 應保證儀器良好接地。電極的連接須可靠,防止腐蝕性氣體侵襲。

2.2接通電源后, 若顯示屏不亮, 應檢查穩壓電源是否有電壓輸出。

2.3若儀器顯示的pH值不正常, 應檢查復合電極插口是否接觸良好,電極內溶液是否充滿，若仍不能正常工作, 則可更換電極。

2.4若上述各種情況排除后, 儀器仍不能正常工作, 則與我廠有關部門聯系。

六、儀器的成套性

1 PHSJ―4F型實驗室pH計電子單元             1臺

2  E―201―C―9型pH復合電極                 1支

3  T―818―B―6型溫度傳感器                  1支

4  直流通用電源(9V DC，800mA)                1臺

5  附件一套，以隨機裝箱單為準

七、附錄

附錄1   pH緩沖溶液的配制

1. 0.05mol/kg四草酸氫鉀溶液：稱取經（54±3）℃烘（4～5）h并在干燥器中冷卻后的四草酸氫鉀12.61g，用水溶解后轉入1000mL容量瓶中，在恒溫槽（25±0.2）℃下稀釋至刻度。

2. 0.05mol/kg 鄰苯二甲酸氫鉀溶液：稱取經（110～120）℃烘2h并在干燥器中冷卻后的鄰苯二甲酸氫鉀10.12g, 用水溶解后，轉入1000mL容量瓶中，在恒溫槽（25±0.2）℃下稀釋至刻度。

3.  0.025mol/kg 磷酸氫二鈉和0.025mol/kg磷酸二氫鉀混合溶液：分別稱取經（110～120）℃下烘（2～3）h并在干燥容器中冷卻后的磷酸氫二鈉3.533g、磷酸二氫鉀3.387g, 用水溶解后轉入1000mL容量瓶中，在恒溫槽（25±0.2）℃下稀釋至刻度。（如果用于0.02級以上的儀器，制備溶液所用的水, 應預先煮沸（15～30）min，以除去溶解的二氧化碳，在冷卻過程中亦應避免與空氣接觸，防止二氧化碳的污染。）

4. 0.01mol/kg 四硼酸鈉溶液：稱取3.80g四硼酸鈉（注意！不能烘），用水溶解后，轉入1000mL容量瓶中，在恒溫槽（25±0.2）℃下稀釋至刻度。（如果用于0.02級以上的儀器，制備溶液所用的水，應預先煮沸（15～30）min, 以除去溶解的二氧化碳，在冷卻過程中亦應避免與空氣接觸，防止二氧化碳的污染。）

5.  飽和(25℃)氫氧化鈣溶液：將過量的氫氧化鈣(大于2g/L)加入磨口玻璃瓶或聚乙烯瓶中，溫度控制在（25±3）℃，劇烈搖動（20～30）min，溶液澄清后，用傾瀉法取清液備用。
