色譜儀內存在多個運動部件，例如HPLC紫外檢測器中的光柵、GC和HPLC的自動進樣器、GC柱箱后開門等。部件有序運動，以此實現多種不同的功能。儀器系統需要監控運動部件的速度、角速度、位置是否正確，實現這一目的的部件就是位置傳感器。
常見的位置傳感器，大致分為機電式、光電式和磁電式傳感器。
一、機電式位置傳感器
1、 機械開關
有些型號的GC柱箱門上，能看到一個金屬按鈕，當柱箱門打開，儀器會報警，柱箱風扇停轉，這個按鈕就是一個簡單的機械開關，是最簡單傳感器。
2、微動開關
我們經常會接觸到微動開關，鼠標的按鍵就是微動開關。按下鼠標按鍵，就能聽到清脆的咔嗒聲，這就是微動開關動作的聲音。微動開關的原理比較簡單，也是屬于機械觸點方式的位置傳感器。
一般常見于LC和GC的各種位置檢測，只給出“部件就位”和“部件未就位”兩個信號。
微動開關結構比較簡單，故障率比較低。
二、光電式位置傳感器

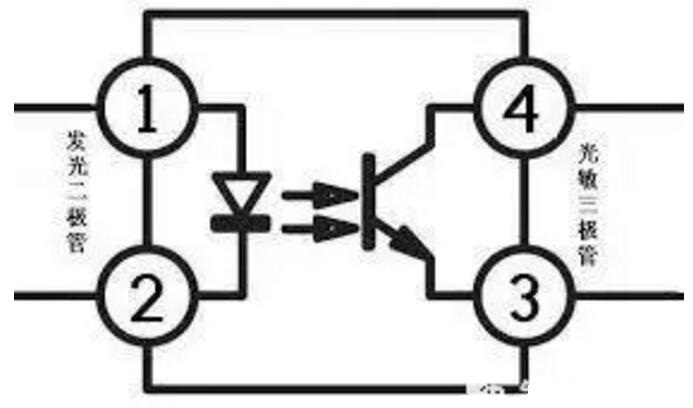

光電式傳感器是非接觸式傳感器。結構如上圖所示，傳感器內部有一個光源（發光二極管）和受光器（光敏三極管）。正常工作的時候，光源部分施加電流，光源發出光線，照射到受光器表面，受光器會輸出穩定的信號。
一般運動部件會安裝有擋片，運動部件運行到合適位置，則擋片位置達到光源和受光器之間，光線被阻斷，受光器就會給出對應的信號。
像微動開關一樣，傳感器只給出“位置就緒”和“位置未就緒”兩個信號。但是由于部件不存在接觸和磨損，壽命較長。也不存在機械開關存在的電磁干擾和電火花問題，比較安全，也不容易干擾其他電氣部件工作。
除了常見的槽型光電傳感器、對射式光電傳感器，還有反射式、擴散發射式的。
光電傳感器配合編碼器（碼盤）使用，可以實現精細的位置檢測。一般回用于需要精確控制的場合，比如自動進樣器。
三、磁電式位置傳感器
磁電式的位置傳感器，相對使用較少，也是非接觸式傳感器，壽命較高，但比較光電傳感器，不容易實現精細控制。
（內容來源氣相色譜之家）
